Обеспечение высокой точности измерения

Микрометр представляет собой прибор для высокоточного измерения линейного размера детали, с погрешностью от 2 до 50 мкм. Применение возможно в любой области — механическая обработка изделия, точная сборка узлов, настройка работы промышленного оборудования и многое другое.

Конструктивно прибор выполнен достаточно просто. В него входят три основных элемента — полукруглая рама с опорной стойкой, ручка-трещотка с измерительным барабаном и винт для измерения линейных величин. Разберемся с принципом действия микрометра и его разновидностями.

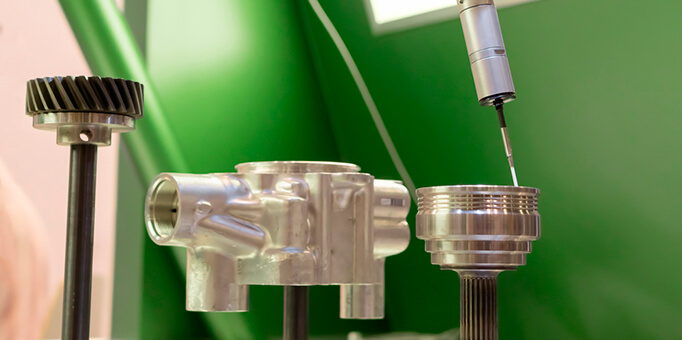

Инструмент для высокоточных измерений

Как работает микрометр?

Самой популярной разновидностью является гладкий микрометр, поэтому рассмотрим принцип работы на его примере. Существует два способа измерения:

  • Абсолютный — измеряемая деталь помещается между передвижным винтом и стойкой.
  • Относительный - определяется размер рядом расположенных предметов и затем вычисляется нужный параметр.

Сам замер следует выполнять в определенной последовательности:

  • Проверка точности прибора, для этого нужно закрутить винт и узнать, совпадает ли нулевая отметка на шкале барабана с горизонтальным штрихом на стебле.
  • Если предел измерений составит более 25 мкм, то для проверки используйте эталонные меры. При несовпадении меток их нужно отрегулировать специальным ключом, который идет в комплекте.
  • Перед началом работы следует выкрутить винт чуть больше, чем размер у детали. Затем, разместить изделие между ним и подвижным узлом.
  • Зажать винт при помощи трещотки до характерного звука. Когда она начнет проворачиваться, закрутка обычно составляет 3 щелчка.
  • Определяем показания по трем шкалам, одна на стебле и две другие на барабане. По штрихам на верхней части устанавливается полное количество миллиметров, к ним прибавляем значение второй шкалы, то есть еще по 0,5 мм. В завершение прибавляем значение со шкалы барабана в соответствие с ценой деления шкалы, например, 0,01 мм.
  • Окончательный результат получаем путем сложения трех вышеперечисленных показаний.
  • Проведите повторный замер для максимально точного значения.

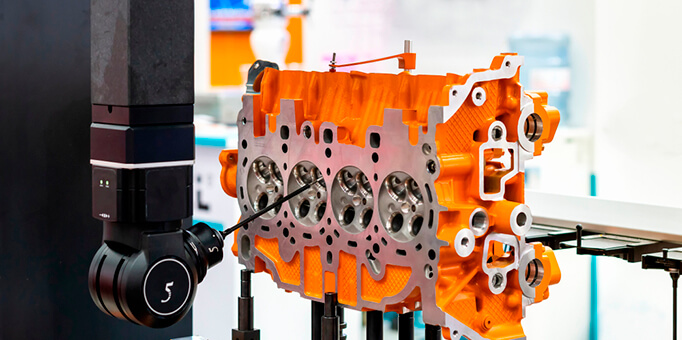

Высокоточное измерение поверхности

Типы микрометров

Нельзя просто прийти в магазин и купить микрометр, каждый из них используется по своему определенному назначению:

  • Листовые для замера толщины металлических листов.
  • Гладкие для определения размера изделий с ровной поверхностью.
  • Рычажные с рычажно-зубчатой головкой для замера сложных изделий.
  • Трубные для определения размера стенок труб.
  • Резьбомерные и проволочные для измерения тонких изделий.
  • С цифровой шкалой и электронной системой измерения.

Данное оборудование применимо в самых разнообразных сферах. Его используют литейщики и токари, фрезеровщики и лабораторные сотрудники, ювелиры и моделисты. Данное оборудование позволяет получить точные линейные параметры, но оно не столь универсально, как тот же самый штангенциркуль.

Для выполнения определенных замеров микрометр является незаменимым, поскольку именно он позволяет добиться практически лабораторной точности, что не сможет ни один другой ручной прибор измерения.
